Faisceau alternateur MERCURY 135-200 VERADO L4 892137T03

Présentation

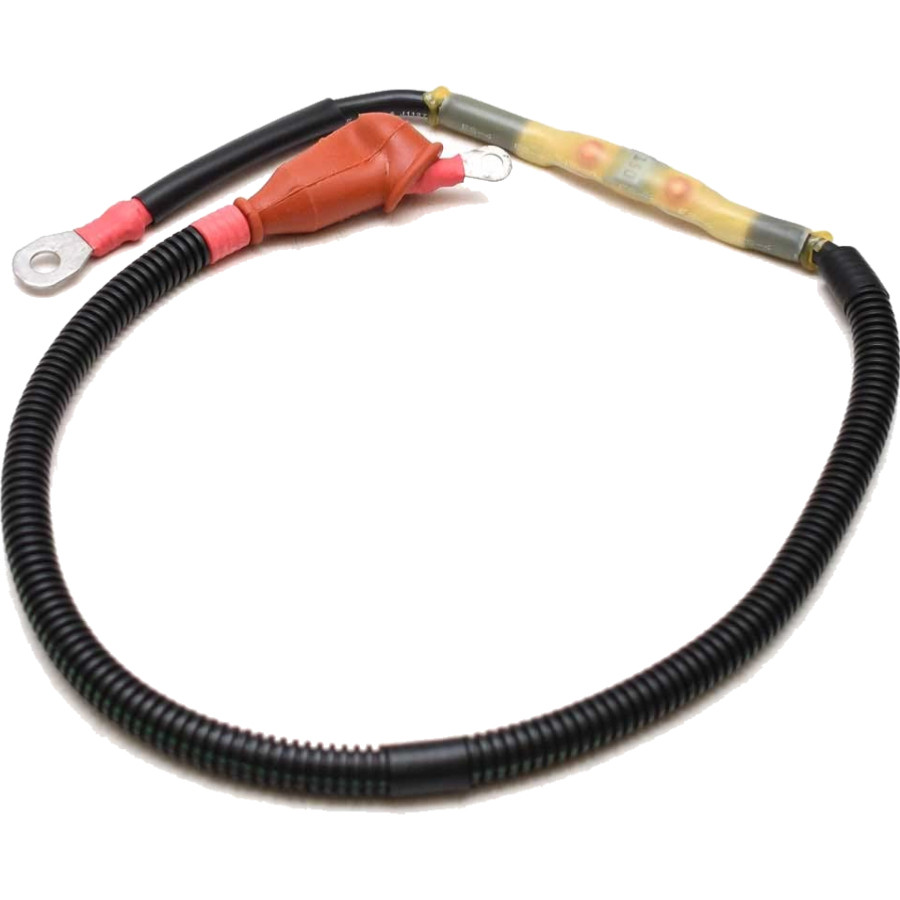

Ce faisceau est le câblage de raccordement entre l'alternateur et le circuit de charge principal sur les Mercury VERADO L4 de 135 à 200 Cv. Il intègre un fusible de 150A qui protège le circuit de charge contre les surintensités. La référence d'origine Mercury est le 892137T03. Ce composant est distinct de l'alternateur lui-même et constitue une pièce de rechange spécifique au circuit électrique de ces motorisations.

Caractéristiques techniques

Conditions d'utilisation recommandées

Le faisceau alternateur est une pièce à remplacer en cas de câblage endommagé, brûlé ou de fusible fondu. Avant remplacement, diagnostiquer la cause de la défaillance du fusible pour éviter une récidive : court-circuit, surintensité prolongée ou problème de régulateur d'alternateur. Le remplacement doit être effectué moteur à l'arrêt et coupe-circuit ouvert.

Bénéfices techniques

• Fusible intégré de 150A assurant la protection du circuit de charge contre les surintensités
• Référence d'origine Mercury 892137T03 pour une conformité aux spécifications d'usine
• Pièce spécifique aux VERADO L4 permettant un remplacement ciblé du câblage sans remplacer l'alternateur
• Remplacement direct sans modification de l'installation électrique existante

Conseils d'utilisation et d'entretien

• Inspecter le faisceau alternateur lors de chaque entretien annuel pour détecter un câblage fragilisé, des connecteurs corrodés ou des signes de surchauffe
• En cas de fusion du fusible, ne jamais le remplacer par un fusible de valeur supérieure sans avoir identifié et éliminé la cause de la surintensité
• Vérifier l'étanchéité des connecteurs du faisceau en milieu marin ; les pénétrations d'eau sont une cause fréquente de corrosion et de court-circuit
• Protéger le faisceau des frottements sur les parties mécaniques du moteur lors du montage

Questions fréquentes

Dans quelle situation doit-on remplacer le faisceau alternateur plutôt que l'alternateur lui-même ?

Le faisceau doit être remplacé lorsque le câblage présente des signes de brûlure, de coupure ou d'isolation dégradée, ou lorsque le fusible intégré a fondu. Si l'alternateur fonctionne correctement mais que le circuit de charge est défaillant, c'est souvent le faisceau qui est en cause. Un diagnostic électrique préalable permet de cibler la pièce défectueuse.

Peut-on remplacer uniquement le fusible 150A sans changer tout le faisceau ?

En principe, le fusible est intégré au faisceau et peut être remplacé seul si le reste du câblage est en bon état. Cependant, si le fusible a fondu suite à une surintensité, il est recommandé d'inspecter l'ensemble du faisceau pour s'assurer que le câblage n'a pas subi de dégradations thermiques.

Ce faisceau est-il compatible avec les VERADO L6 ou uniquement le L4 ?

Ce faisceau (892137T03) est spécifique aux VERADO L4 de 135 à 200 Cv. Les VERADO L6 de 200 à 400 Cv utilisent une référence distincte (8M0088927). Les deux faisceaux ne sont pas interchangeables.
