Tableau de Commande Pompe de Cale Etanche Auto / Manu 44250565

Présentation générale

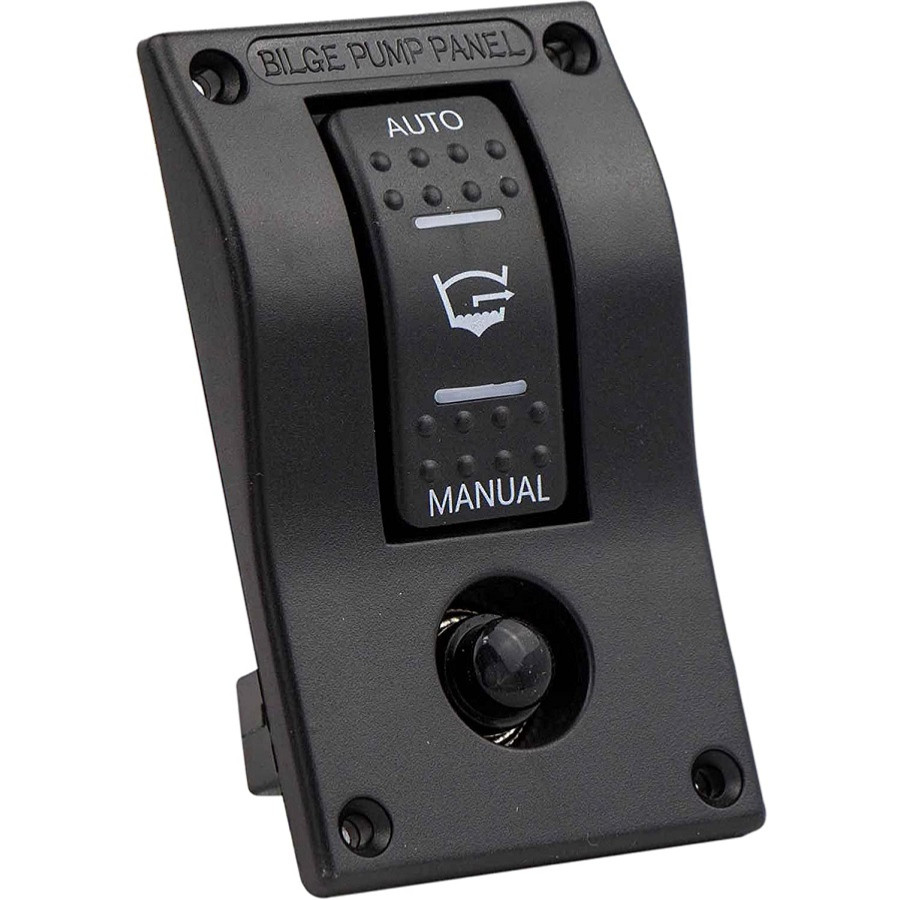

Ce tableau de commande étanche 12 V centralise la gestion d'une pompe de cale en trois modes : automatique via contacteur à flotteur, arrêt complet ou marche forcée manuelle. Il s'encastre dans le tableau de bord et permet à l'utilisateur de basculer rapidement d'un mode autonome à une commande directe lorsque la situation l'exige.

Caractéristiques techniques

Conditions d'utilisation recommandées

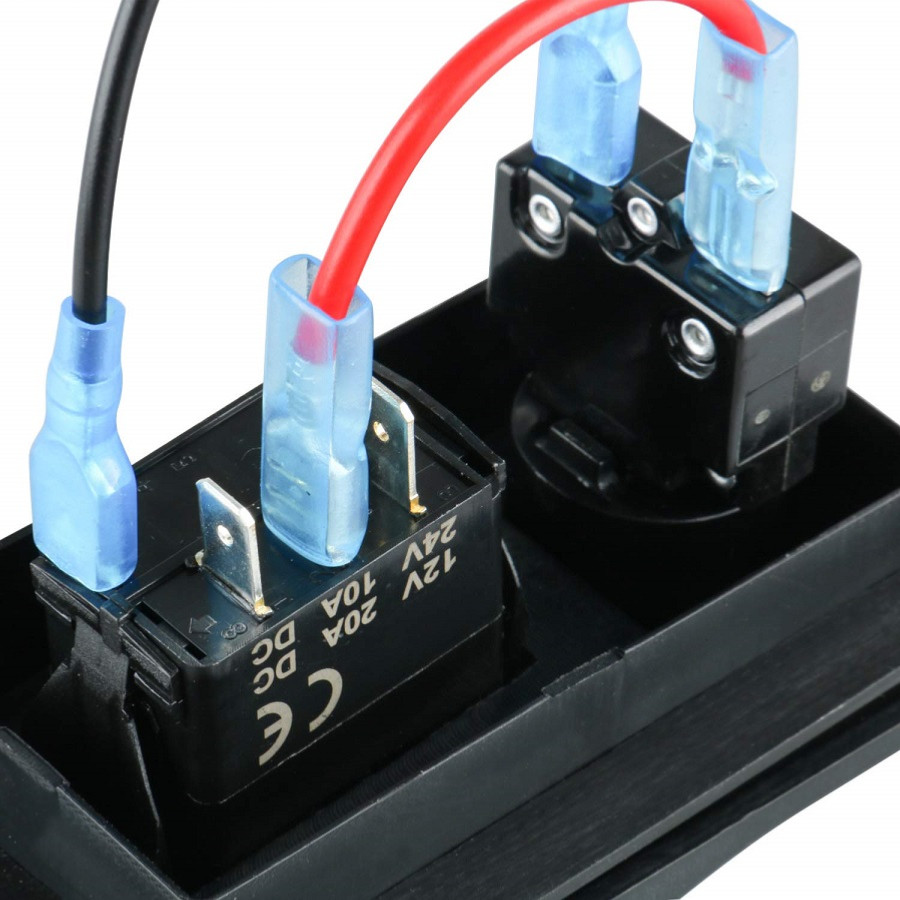

L'installation requiert une découpe du panneau de bord aux dimensions 100 x 60 mm avec une profondeur libre de 75 mm derrière. Le câblage relie successivement la batterie, la pompe et le contacteur à flotteur sur les bornes dédiées. Un fusible amont protège l'ensemble du circuit aval depuis la batterie.

Bénéfices techniques

• Indice IP66 → installation possible en cockpit ou poste extérieur exposé aux embruns
• Disjoncteur 20 A intégré → protection embarquée du circuit pompe sans fusible séparé
• Format 100 x 60 mm → adapté aux tableaux compacts où l'espace disponible est limité
• Voyant LED → indication immédiate du fonctionnement de la pompe en mode auto ou manu

Conseils d'utilisation et d'entretien

• Adapter la découpe du panneau à 100 x 60 mm pour conserver l'ajustement étanche du tableau
• Vérifier la consommation de la pompe pilotée pour qu'elle reste compatible avec le disjoncteur 20 A
• Tester chacun des trois modes après raccordement pour valider le câblage avant la première mise en eau

Questions fréquentes

Quelle est la différence avec un autre tableau de commande étanche au catalogue ?

Cette référence se distingue principalement par ses dimensions de face avant 100 x 60 mm, contre 114 x 54 mm pour un format alternatif au catalogue. Les fonctionnalités électriques sont équivalentes : modes Auto/Off/Manu, indice IP66, disjoncteur 20 A et voyant LED. Le choix se fait selon la découpe disponible sur le tableau de bord.

Peut-il piloter deux pompes de cale en parallèle ?

Le tableau est conçu pour piloter une seule pompe à la fois, dans la limite de 20 A. Pour gérer deux pompes indépendantes, deux tableaux distincts sont nécessaires, chacun raccordé à sa propre pompe et à son propre contacteur à flotteur. Cette configuration est fréquente sur les unités de grande taille équipées d'une pompe principale et d'une pompe de secours.

Le contacteur à flotteur est-il fourni avec ce tableau ?

Non, le contacteur à flotteur n'est pas inclus dans le conditionnement. Il s'agit d'un accessoire séparé à acquérir et à installer en parallèle dans le fond de cale. Le mode automatique du tableau ne fonctionne qu'avec un contacteur à flotteur externe correctement raccordé sur les bornes de commande prévues à l'arrière du module.
