Tableau de Commande Pompe de Cale RULE Auto / Manu RUL43

Présentation générale

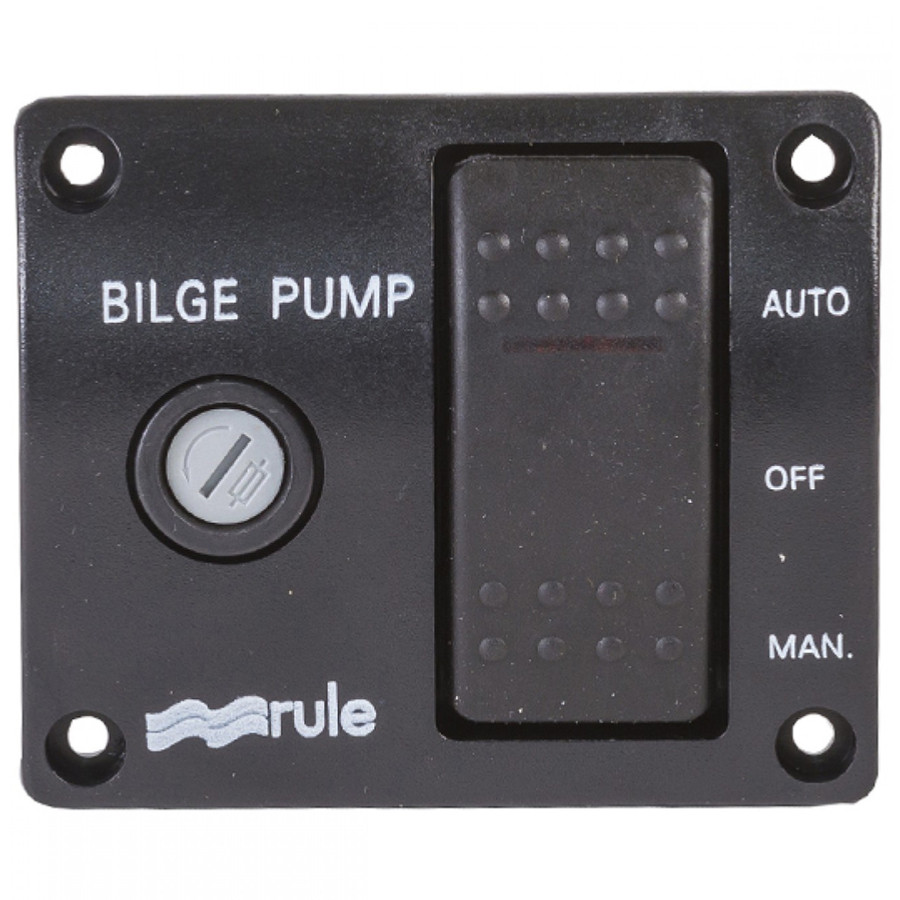

Le tableau de commande RUL43 pilote une pompe de cale 12 V selon trois positions : automatique via un flotteur, arrêt total ou marche manuelle. Il s'encastre dans le tableau de bord et offre un contrôle direct du circuit de cale, indispensable lorsque le contacteur automatique doit pouvoir être contourné en marche forcée.

Caractéristiques techniques

Conditions d'utilisation recommandées

L'installation s'effectue par encastrement dans le panneau de bord. Le câblage suit les bornes Auto, Off, Manu indiquées à l'arrière, avec raccordement à la batterie, à la pompe et au contacteur à flotteur. La position du tableau doit rester accessible depuis le poste de pilotage pour permettre le forçage manuel.

Bénéfices techniques

• Fusible intégré → protection directe du circuit pompe sans dispositif amont supplémentaire
• Format 73 x 60 mm → s'intègre aux tableaux compacts où l'espace libre est limité
• Compatibilité RULE → câblage standardisé avec les pompes et contacteurs à flotteur RULE déjà installés
• Sélecteur 3 positions → un seul interrupteur centralise la gestion des trois modes de fonctionnement

Conseils d'utilisation et d'entretien

• Vérifier le calibre du fusible intégré et le remplacer par un modèle équivalent en cas de coupure
• Réaliser une découpe propre aux dimensions du tableau pour préserver son ajustement et son étanchéité
• Tester les trois positions après câblage pour valider le bon fonctionnement de chacun des modes

Questions fréquentes

Ce tableau est-il étanche aux projections d'eau ?

La fiche produit ne mentionne pas d'indice de protection IP spécifique pour ce modèle. L'installation est donc à privilégier dans un poste de pilotage abrité ou un emplacement protégé des embruns directs. En cas d'usage en zone exposée, un capot de protection extérieur ou une console fermée est recommandé pour préserver le commutateur.

Peut-on l'utiliser avec une pompe de cale d'une autre marque que RULE ?

Oui, le tableau RUL43 fonctionne avec toute pompe de cale 12 V dont la consommation reste compatible avec le calibre du fusible intégré. Le câblage générique Auto/Off/Manu correspond à un standard utilisé par la plupart des fabricants. Vérifier toutefois la consommation de la pompe avant raccordement.

À quoi sert le mode manuel quand un contacteur à flotteur est déjà installé ?

Le mode manuel permet de forcer le démarrage de la pompe indépendamment du flotteur. Il sert lorsque le contacteur automatique est défaillant, lorsqu'un assèchement complet de la cale est nécessaire en deçà du seuil de déclenchement, ou pour tester le bon fonctionnement de la pompe en début de saison sans attendre une montée d'eau.
