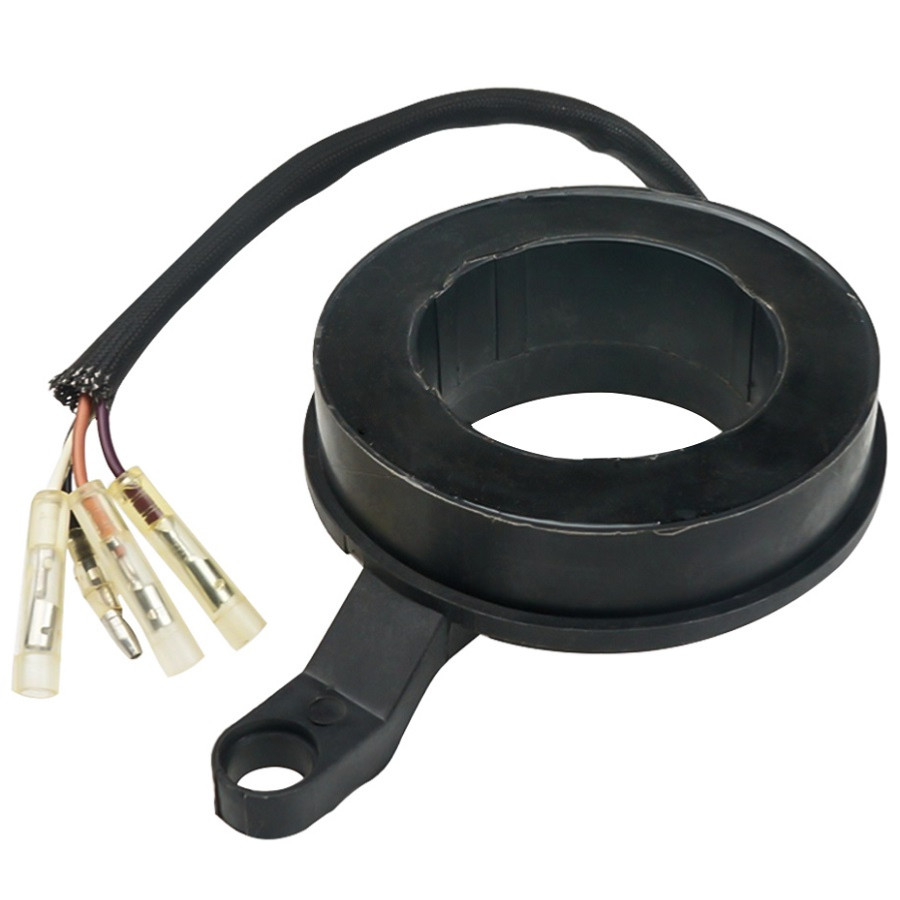

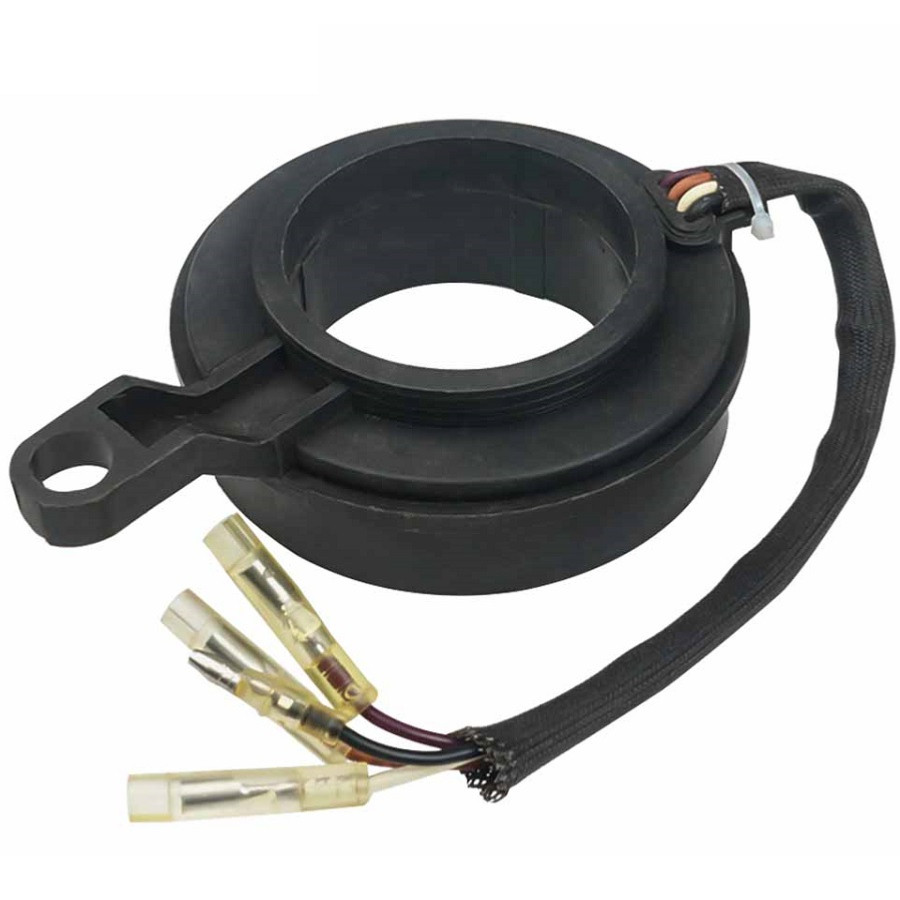

Trigger MERCURY 30 à 90CV 2Temps 3Cylindres 854512T

Présentation

Le trigger 854512T est un capteur de position destiné aux moteurs hors-bord Mercury et Mariner 30 à 90Cv 3 cylindres 2 Temps. Monté sous le volant magnétique, il détecte le passage des aimants pour signaler la position du vilebrequin au module CDI. Une défaillance du trigger se traduit par une absence totale d'allumage sur un ou plusieurs cylindres, ou par une étincelle hors synchronisation qui provoque un allumage irrégulier et une perte de puissance.

Caractéristiques techniques

Trigger MERCURY 30 à 90CV 2Temps 3Cylindres

Référence: 854512T, 834820T

Vérification avec numéro de série moteur conseillée.

Conditions d'utilisation recommandées

Le remplacement du trigger nécessite le démontage du volant magnétique. La position du capteur doit être réglée avec précision par rapport aux aimants du volant pour garantir le déclenchement correct du signal d'allumage. Le jeu entre capteur et aimant est critique : trop faible, il entraîne des contacts mécaniques ; trop important, il génère un signal insuffisant. Vérifier la continuité électrique des fils de connexion avant et après montage. La validation par numéro de série moteur reste indispensable avant toute commande.

Bénéfices techniques

• Restauration du signal de position vilebrequin pour un allumage synchronisé sur l'ensemble des cylindres
• Enrobage résine des éléments sensibles pour une protection contre l'humidité et les projections marines
• Compatible avec plusieurs références croisées pour un sourcing facilité
• Montage direct en remplacement du trigger d'origine sans modification du faisceau
• Résistance aux vibrations mécaniques et aux variations thermiques des moteurs nautiques

Conseils d'utilisation et d'entretien

• Vérifier l'état des fils de sortie du trigger : une rupture partielle peut provoquer une panne intermittente difficile à diagnostiquer
• Contrôler l'état des aimants du volant magnétique lors du remplacement ; un aimant décollé peut endommager le nouveau capteur
• Régler précisément le jeu trigger/aimant selon les spécifications Mercury
• Tester la résistance électrique du composant avant et après montage
• Valider la compatibilité par numéro de série moteur avant commande

FAQ

Comment diagnostiquer un trigger défaillant sur un Mercury 30 à 90Cv 3 cylindres ?

Un trigger défaillant se manifeste généralement par une absence d'étincelle sur un ou plusieurs cylindres, avec un stator et un CDI en bon état. La mesure de résistance au multimètre sur les bornes du trigger permet de détecter une coupure. Pour confirmer, mesurer la tension de sortie du trigger (quelques millivolts AC) en faisant tourner le volant à la main est également possible.

Quel est le rôle exact du trigger dans le circuit d'allumage ?

Le trigger (ou capteur Hall / pick-up) génère un signal électrique lorsque les aimants du volant magnétique passent devant lui. Ce signal indique au module CDI le moment précis pour déclencher l'étincelle sur chaque cylindre. Sans ce signal, le CDI ne peut pas calculer l'avance à l'allumage et aucune étincelle n'est produite.

Peut-on remplacer le trigger sans remplacer le stator ?

Oui, le trigger et le stator sont deux composants distincts, remplaçables séparément. Un diagnostic précis permet d'identifier le composant défaillant avant toute commande. Cependant, sur des moteurs anciens, il est souvent judicieux d'inspecter l'état du stator pendant l'intervention, car le démontage du volant est nécessaire dans les deux cas.
