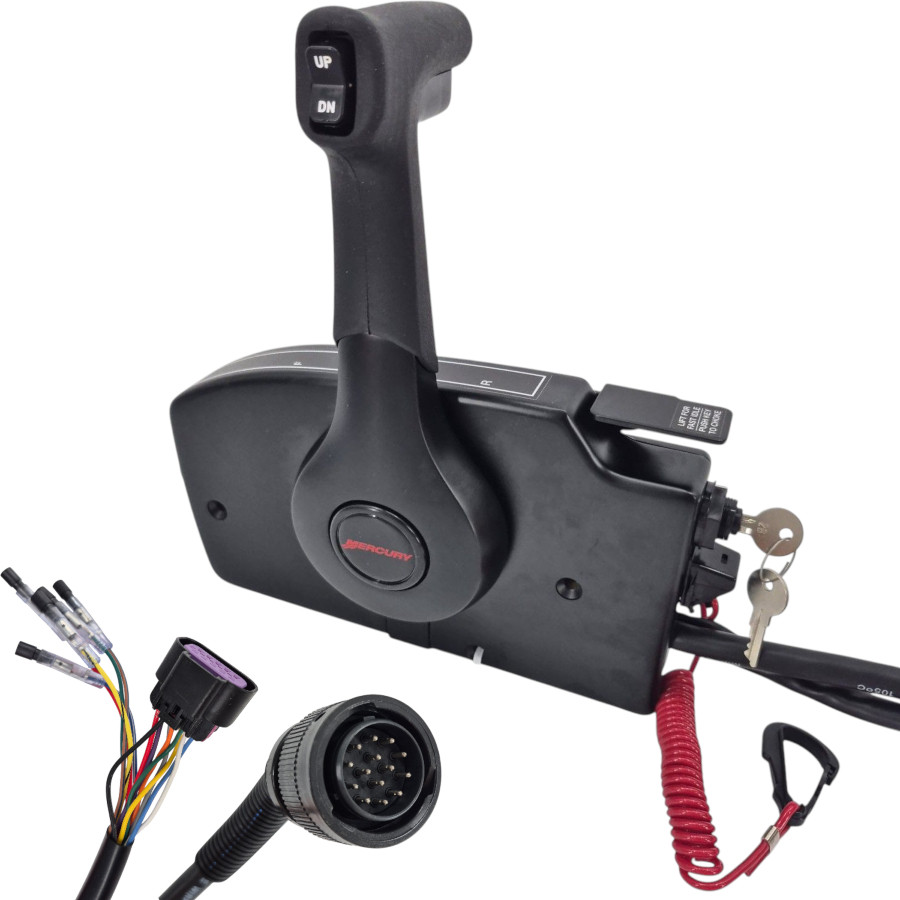

Boitier de Commande Latéral MERCURY (Connecteur 14 Broches) 8M0178536

Présentation

Ce boîtier de commande latéral est conçu pour les moteurs hors-bord MERCURY, Mariner et Force équipés d'un connecteur Deutsch 14 broches. Le raccordement s'effectue directement sur le moteur, sans faisceau d'adaptation intermédiaire. L'interrupteur de trim est intégré à la poignée pour une commande ergonomique depuis le poste de barre latéral.

Caractéristiques techniques

Boitier de commande Mercury Mariner Force avec faisceau et interrupteur de trim (14 broches)

Commande à montage latéral.

Dispose d'un interrupteur de trim monté sur la poignée et d'un faisceau de 4,58 m (15 pieds) avec connecteur Deutsch à 14 broches et se connectera directement au moteur sans utiliser de faisceau d'adaptateur.

Utilisation avec des câbles Mercury GEN I

Référence : 8M0178536, 881170A13

Faisceau de 15 pieds (4,58 m)

Sur demande Faisceau de 20 pieds (6,10 m) 8M0178537, 881170A14

Conditions d'utilisation recommandées

Ce boîtier se fixe en position latérale sur le panneau de bord. Le connecteur Deutsch 14 broches se branche directement sur le faisceau moteur sans adaptateur. Utiliser exclusivement des câbles de commande SAE GEN I pour garantir le bon fonctionnement mécanique. Vérifier que le moteur dispose bien d'un connecteur 14 broches avant la commande.

Bénéfices techniques

• Raccordement direct 14 broches : supprime l'achat d'un faisceau d'adaptation supplémentaire
• Trim intégré à la poignée : commande ergonomique sans avoir à quitter le levier
• Faisceau 4,58 m fourni : longueur standard adaptée à la majorité des configurations de bateaux
• Conception marine MERCURY : résistance aux vibrations et à la corrosion en usage continu

Conseils d'utilisation et d'entretien

• Protéger le connecteur 14 broches avec un spray contact lors de l'hivernage
• Vérifier le gainage du faisceau une fois par saison et remplacer en cas de fissure
• Nettoyer les broches du connecteur avec un nettoyant électronique approprié en cas d'oxydation
• Confirmer la compatibilité du connecteur moteur (14 broches Deutsch) avant l'installation

FAQ

Comment vérifier que mon moteur MERCURY est bien équipé d'un connecteur 14 broches ?

Compter le nombre de broches sur le connecteur principal du faisceau moteur côté tableau arrière. Si ce nombre est de 14, ce boîtier est directement compatible. En cas de doute, se référer au manuel d'atelier du moteur ou contacter un distributeur agréé MERCURY.

Ce boîtier peut-il être monté aussi bien à bâbord qu'à tribord ?

Ce modèle est conçu pour un montage standard. Vérifier la disponibilité d'une version babord si le poste de barre est situé à gauche du bateau (référence 8M0178539 pour la version bâbord).

Le câble de commande est-il inclus dans la livraison ?

Non, seul le faisceau électrique de 4,58 m est inclus. Les câbles mécaniques de commande type SAE GEN I sont à commander séparément en fonction de la longueur nécessaire à votre installation.
