Vérin de direction SEASTAR montage tableau HC5380-3

Présentation

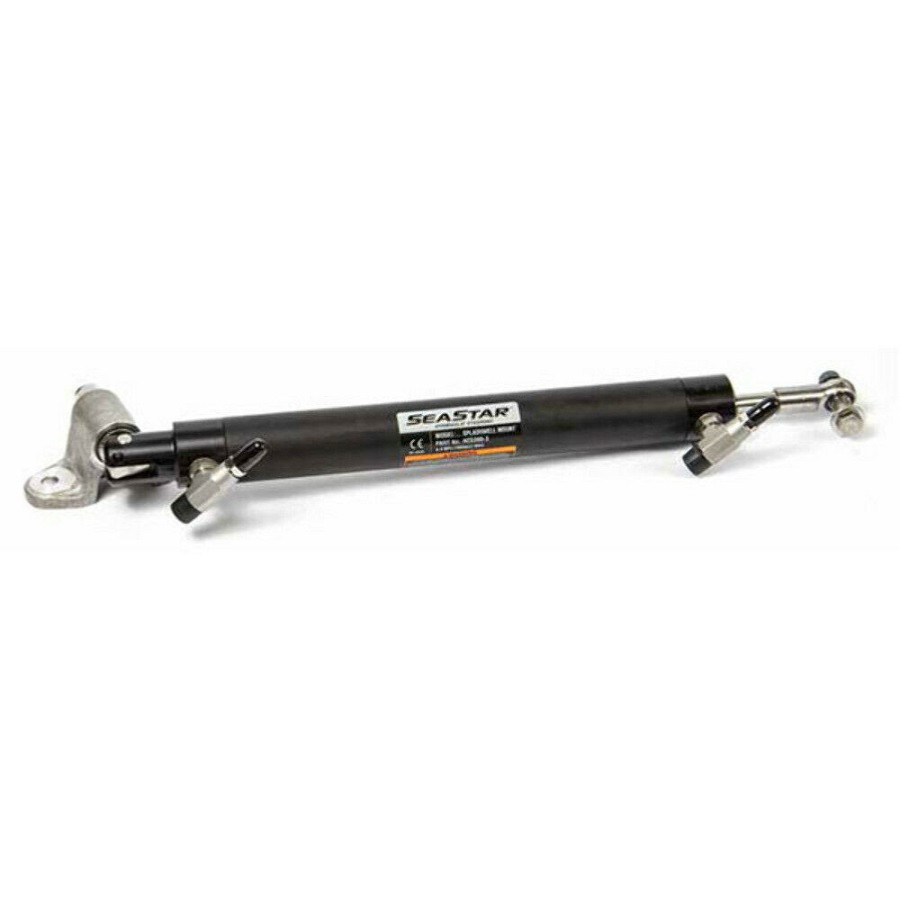

Le vérin de direction SeaStar HC5380-3 est conçu pour un montage sur le tableau arrière du bateau, en substitution d'un vérin à montage frontal ou latéral. Sa conception déséquilibrée lui confère 5,5 à 6,5 tours de butée à butée, ce qui le rend particulièrement adapté aux bateaux de pêche sportive à console centrale et aux croiseurs. Il prend en charge les installations allant jusqu'à 600 CV total en multimoteur.

Caractéristiques techniques

Cylindre à montage tableau par SeaStar Solutions®.

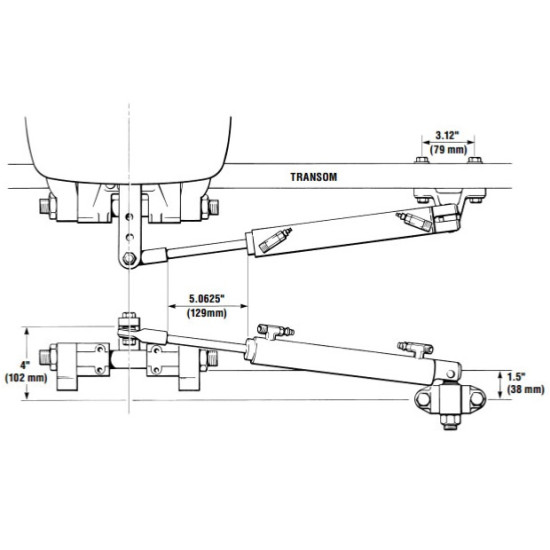

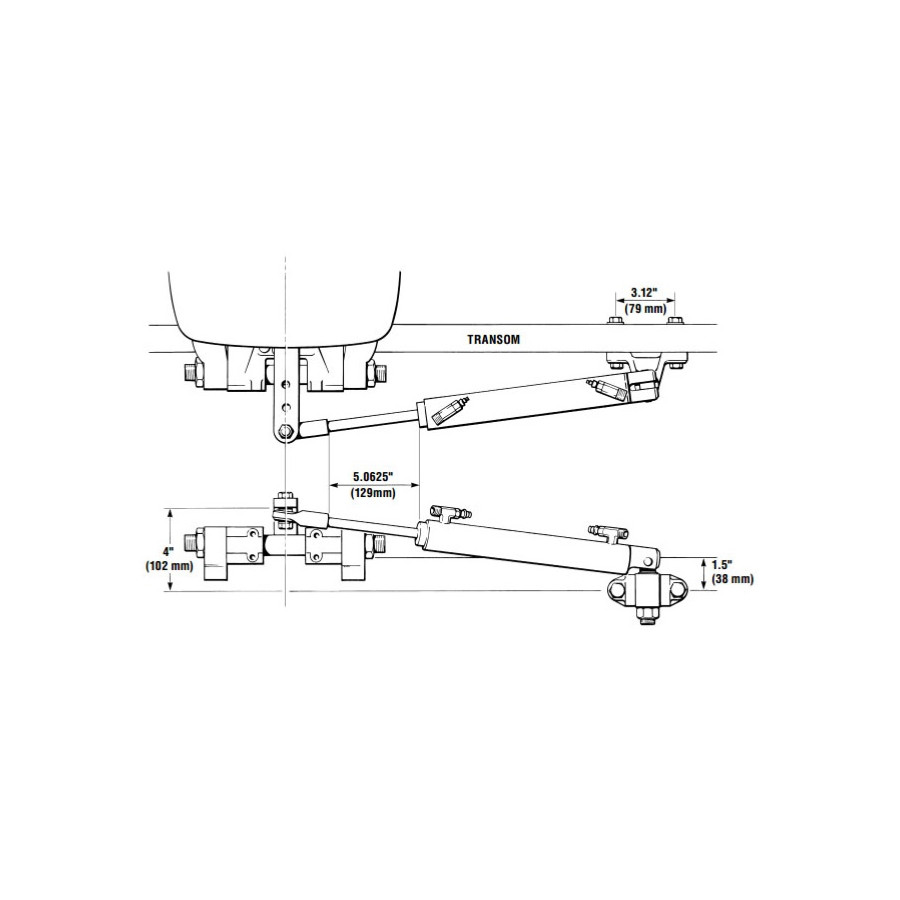

Ce cylindre est adapté pour une installation sur tableau en remplacement d'un vérin à montage frontal ou latéral

Ce cylindre déséquilibré fait 5,5/6,5 tours de butée à butée.

Les applications typiques incluent les bateaux de pêche à console centrale et les croiseurs.

Pour les installations de moteurs hors-bord simples et multiples avec une puissance totale jusqu'à 600 ch en application à contre-rotation.

Conditions d'utilisation recommandées

Ce vérin est adapté aux installations où un montage tableau est nécessaire, notamment lors de la suppression d'une direction assistée d'origine. Sa nature déséquilibrée implique que le nombre de tours n'est pas identique dans les deux sens. Le raccordement doit être réalisé avec des flexibles SeaStar adaptés à la pression et à la longueur d'installation.

Bénéfices techniques

• Montage tableau : solution adaptée quand le montage frontal est impossible ou indésirable
• Grande amplitude de braquage (5,5 à 6,5 tours) : précision accrue sur les bateaux de pêche manœuvrant au mouillage
• Capacité multimoteur jusqu'à 600 CV : adapté aux bateaux sportfish et croiseurs motorisés
• Interchangeabilité avec les montages frontaux ou latéraux existants

Conseils d'utilisation et d'entretien

• Vérifier la compatibilité du montage tableau avec la structure du tableau arrière
• Purger le circuit hydraulique après installation
• Contrôler les axes de fixation et les joints d'étanchéité à chaque début de saison
• En cas d'usure des joints internes, utiliser le kit de réparation HS5167

FAQ

Peut-on utiliser ce vérin pour remplacer un vérin frontal sans modifier le circuit hydraulique ?

Oui, le HC5380-3 est prévu comme substitut direct aux montages frontaux et latéraux. Les raccords hydrauliques et les flexibles existants sont généralement compatibles, sous réserve de vérification des longueurs.

Pourquoi ce vérin est-il dit déséquilibré ?

Un vérin déséquilibré présente une section de tige différente des deux côtés du piston, ce qui induit un nombre de tours légèrement différent selon le sens de braquage. Cela est sans impact sur l'utilisation en navigation normale.

Ce vérin est-il adapté à une installation de pilote automatique ?

Le montage d'un pilote automatique sur un vérin de direction hydraulique est possible, mais nécessite un kit de raccordement spécifique. Se référer aux préconisations du fabricant de pilote automatique pour la compatibilité.
