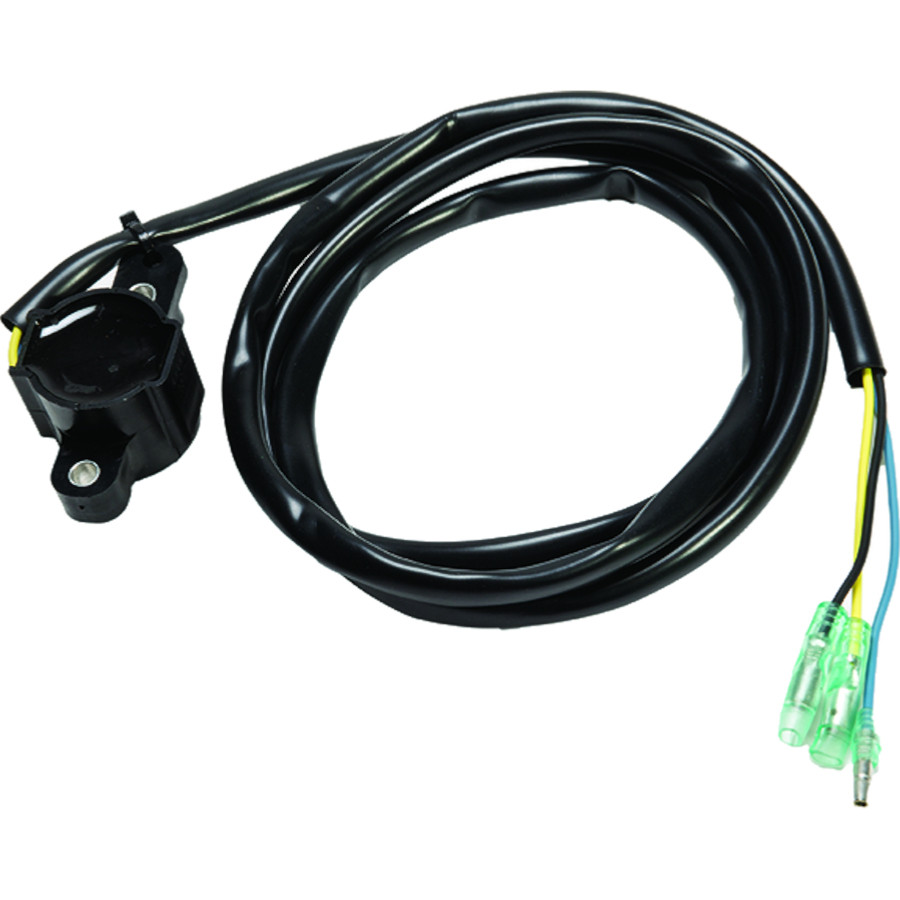

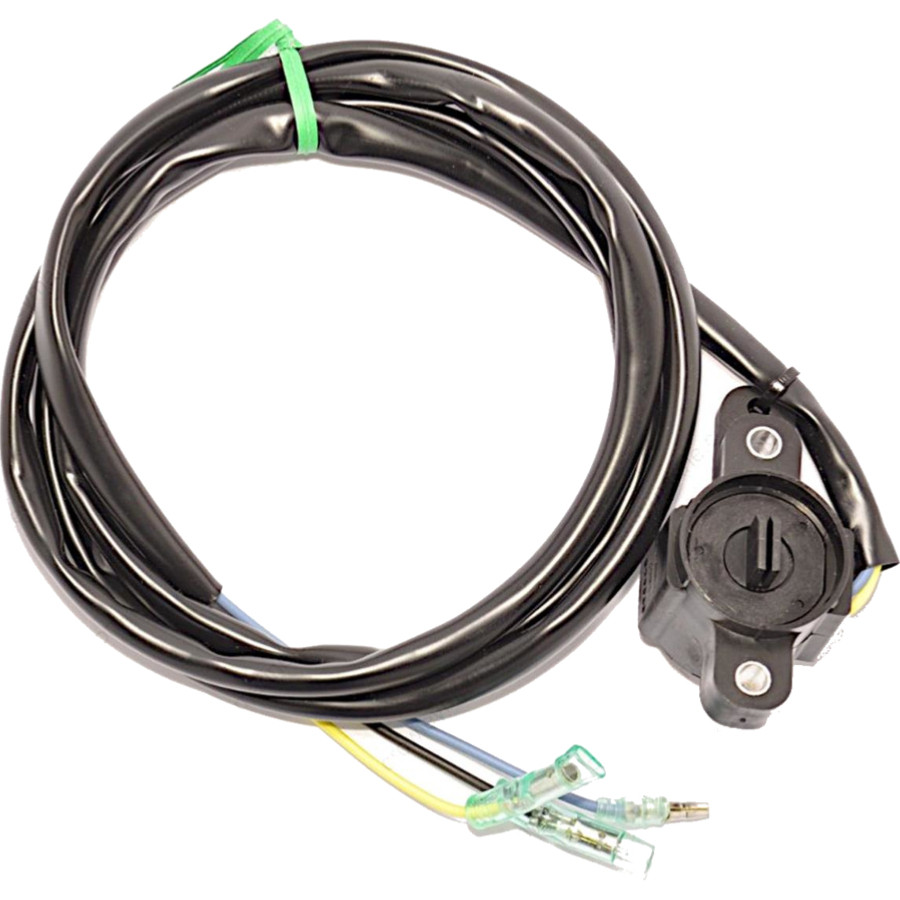

Capteur de Trim MERCURY SmartCraft REC896688001

Présentation

Le Capteur de Trim MERCURY SmartCraft transmet en continu la position angulaire du moteur aux instruments de bord. Sa défaillance provoque un affichage erratique ou figé sans altérer le fonctionnement hydraulique du trim. Il se monte sur l'axe de basculement et est compatible avec les systèmes analogiques ou numériques SmartCraft selon la version.

Caractéristiques techniques

Capteur de trim numérique MERCURY

• VERADO 135-200 L4
• V6 2.5L 135, 150, 175 DFI OPTIMAX
• V6 3.0L 200, 225 DFI OPTIMAX
• 75-115 4Temps EFI 1.7L (2007-2013)

Moteurs avec instrumentation SmartCraft

Référence: 896688001

Conditions d'utilisation recommandées

Couper l'alimentation électrique. Localiser le capteur sur l'axe de basculement, déconnecter le connecteur, dévisser et remplacer. Repositionner le nouveau capteur sur les repères d'origine pour garantir la cohérence de l'affichage. Vérifier la lecture sur toute la plage de déplacement du moteur après reconnexion.

Bénéfices techniques

• Restitue un affichage précis et continu de l'angle de trim en navigation
• Compatibilité avec les indicateurs analogiques et/ou numériques SmartCraft selon la version
• Construction étanche adaptée à l'environnement marin
• Référence d'origine Mercury pour une calibration sans reconfiguration

Conseils d'utilisation et d'entretien

• Fréquence de remplacement : Remplacer dès affichage erratique, figé ou incohérent non imputable au câblage. Durée de vie généralement supérieure à 10 ans.
• Bonnes pratiques : Protéger le connecteur avec de la graisse marine diélectrique. Vérifier le positionnement après chaque démontage de l'axe.
• Précautions d'usage : Ne pas forcer le capteur en butée mécanique. Respecter la plage de résistance Mercury lors du test.

Questions fréquentes

Un affichage figé signifie-t-il forcément un capteur défaillant ?

Pas nécessairement. Vérifier d'abord l'alimentation et la masse du capteur, puis tester sa résistance avec un multimètre sur toute la course. Un câble coupé ou un indicateur défectueux peut produire les mêmes symptômes.

Ce capteur est-il compatible avec mes instruments SmartCraft ?

Vérifier la référence exacte sur la fiche produit. Les capteurs numériques SmartCraft ne sont pas interchangeables avec les versions analogiques sans adaptation électronique. Confirmer la version à partir du numéro de série moteur.

Peut-on naviguer sans capteur de trim fonctionnel ?

Oui, le capteur n'intervient pas dans le fonctionnement hydraulique. Mais l'absence d'affichage oblige à ajuster le trim visuellement, ce qui est moins précis pour optimiser la consommation et les performances en vitesse.
