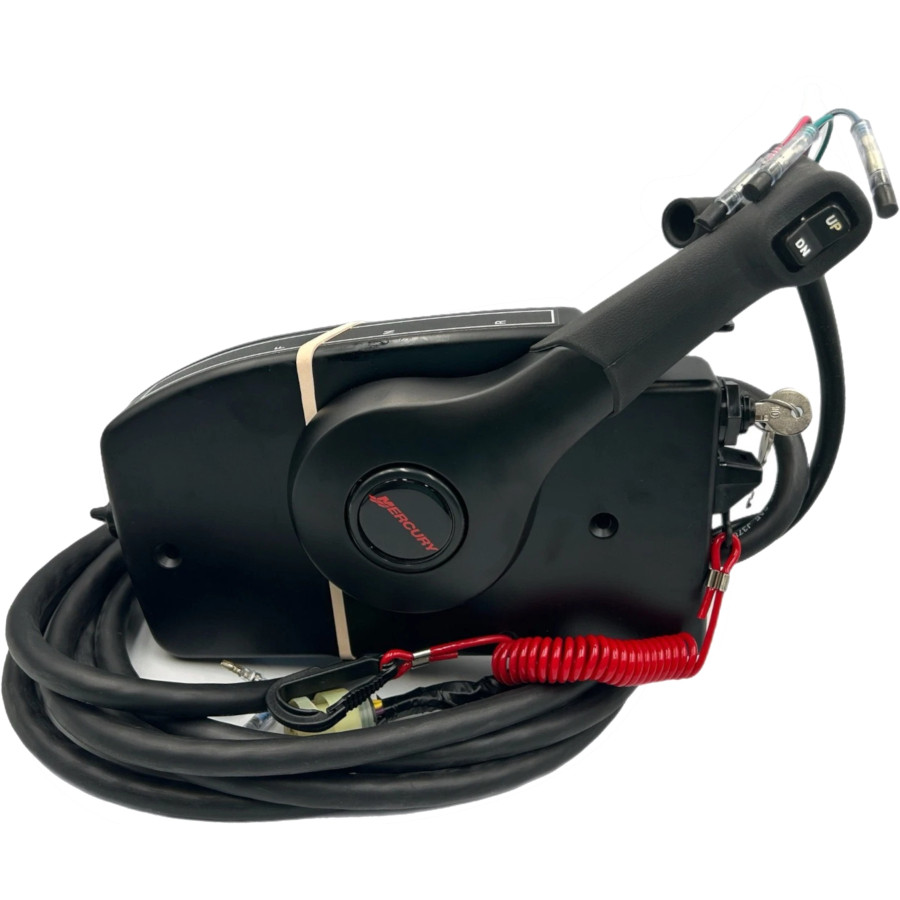

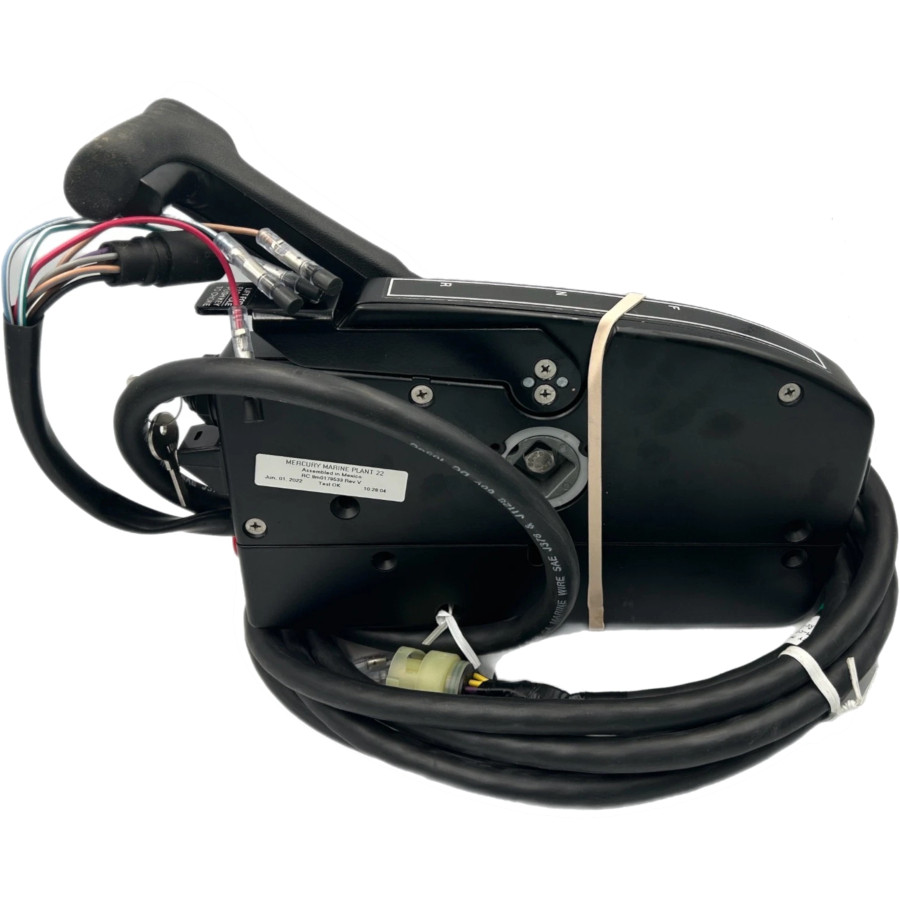

Boitier de Commande Latéral MERCURY (Connecteur 10 Broches) 8M0178533

Présentation

Ce boîtier de commande latéral MERCURY est la version avec trim du modèle 10 broches AMP pour les petits moteurs hors-bord 4 temps Mercury et Mariner à démarrage électrique. Il couvre les motorisations 8/9,9 Cv et 15/20 Cv à partir de 2005. La commande de trim est intégrée au levier. Faisceau de 4,58 m fourni.

Caractéristiques techniques

Boitier de commande Mercury Mariner Force avec faisceau (10 broches AMP) pour moteurs avec trim

Ce boîtier de télécommande à levier unique convient aux moteurs hors-bord Mercury et Mariner 4 Temps 8/9.9Cv de 209CC et 15/20Cv de 351CC à partir de 2005 à démarrage électrique et avec trim.

Faisceau de 4,58 m (15 pieds)

Utilisation avec des câbles SAE GEN I

Référence 8M0178533

Conditions d'utilisation recommandées

Ce boîtier est destiné aux moteurs Mercury et Mariner 4 temps de petite cylindrée à démarrage électrique et équipés du trim, à partir de 2005. Vérifier la présence du connecteur AMP 10 broches sur le moteur et la disponibilité du trim avant la commande. Le câble mécanique SAE GEN I est à prévoir séparément.

Bénéfices techniques

• Version avec trim : commande complète du moteur depuis le levier, y compris l'assiette du bateau
• Connecteur 10 broches AMP spécifique : raccordement précis sur les petits Mercury 4T 2005+
• Faisceau 4,58 m fourni : installation directe sans achat supplémentaire
• Compatible SAE GEN I : câbles standard facilement disponibles

Conseils d'utilisation et d'entretien

• Vérifier que le moteur dispose du trim électrique avant de commander cette version
• Protéger le connecteur AMP contre les infiltrations d'eau avec un joint lors de l'installation
• Nettoyer le boîtier à l'eau douce après navigation en mer
• Tester le fonctionnement du trim immédiatement après installation avant toute navigation

FAQ

Comment distinguer ce modèle avec trim (8M0178533) du modèle sans trim (8M0178535) ?

Les deux références sont très proches. Le 8M0178533 dispose d'un interrupteur de trim intégré au levier, visible physiquement sur le boîtier. Le 8M0178535 n'a pas cet interrupteur. Commander selon que le moteur est équipé ou non du trim électrique.

Le trim commandé depuis ce boîtier est-il aussi performant que celui d'un bouton séparé ?

Oui, le trim intégré au levier assure exactement la même fonction qu'un bouton séparé. L'avantage est ergonomique : la commande s'effectue sans relâcher le levier, ce qui améliore le contrôle du bateau lors des ajustements d'assiette.

Ce boîtier peut-il être utilisé sur des moteurs Mercury de plus de 20 Cv ?

Non, ce modèle est certifié uniquement pour les cylindrées 209 cc (8/9,9 Cv) et 351 cc (15/20 Cv). Pour les motorisations plus puissantes, MERCURY dispose d'autres références de boîtiers adaptées.
