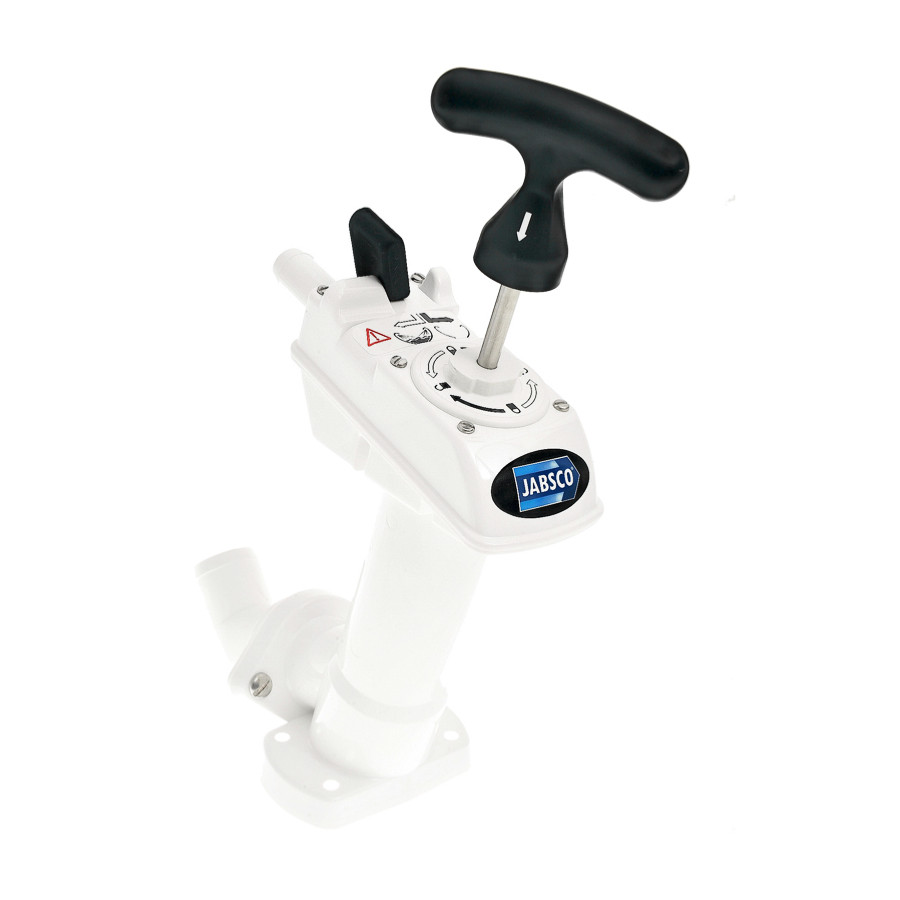

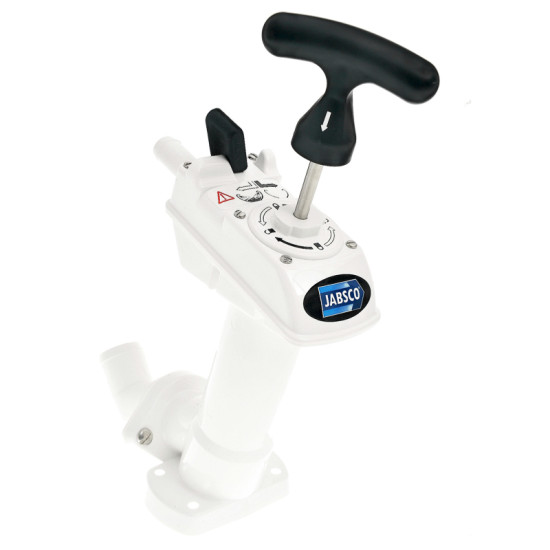

Description Pumpen-Set Twist'N'Lock WC Manuell JABSCO 29090 / 29120
Komplette Handpumpe JABSCO für manuelle Toiletten, Serien:
29090 und 29120.
Modell mit Pumpe, die einen modifizierten Kolben in der Fördervorrichtung verwendet.
Am Ende des Spülzyklus muss der Benutzer nur noch den Griff um eine Vierteldrehung um 90° drehen (der Kolben in der unteren Position schließt das Ablassventil).
Durch Zurückdrehen des Griffs in die Betriebsposition wird der Kolben freigegeben.
Selbstansaugende Pumpe, die eine Installation unterhalb der Wasserlinie ermöglicht.
Umkehrbares Pumpengestell mit der Möglichkeit, die Pumpe rechts oder links zu montieren - schwenkbarer Auslassbogen.

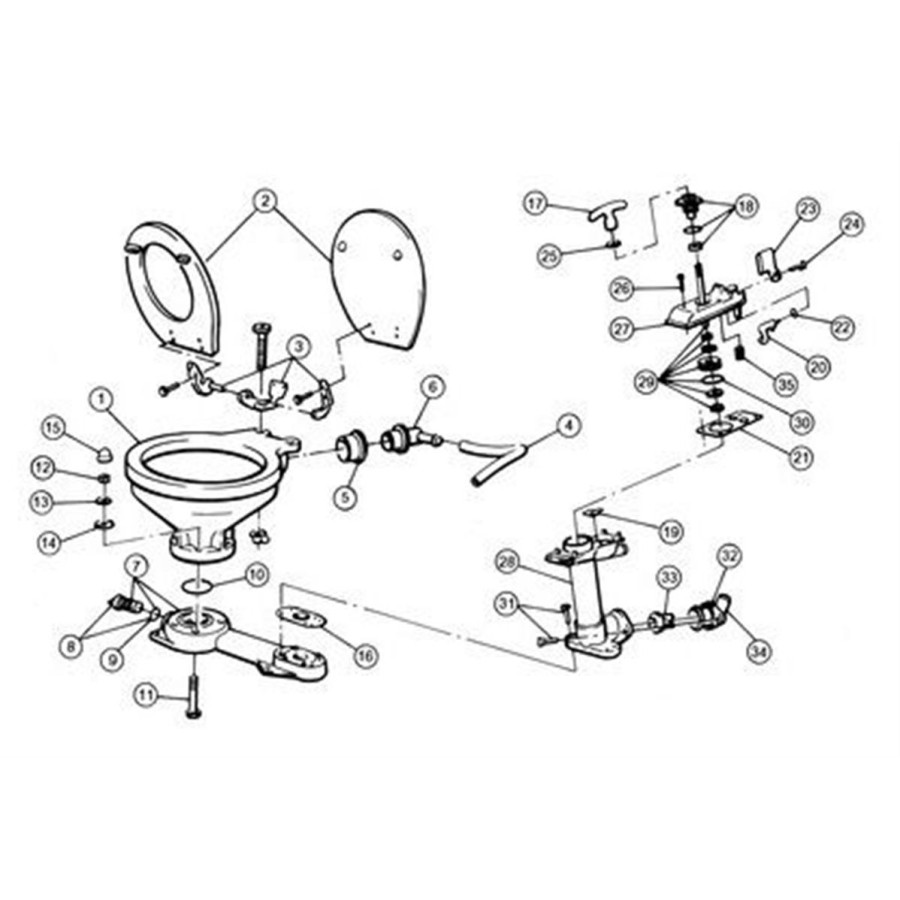

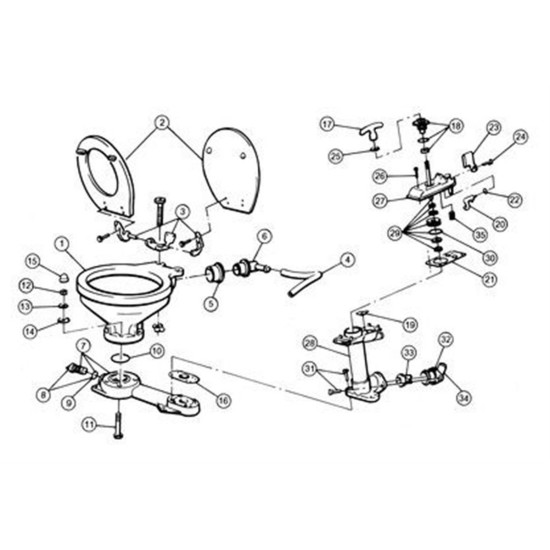

Kennzahlen:
16: getriebe-ventil
17: Griff
18: Kolbenstangendichtung + O-Ring
19: oberer Ventilsitz
20: Nocke
21: Doppeldichtungsventil
22: O-Ring (Spülhebel)
23: Spülhebel
24: Schraube (Spülhebel)
25: Anschlag
26x6: Schraube (Klappendeckel)
27: Ventildeckel
28: Pumpenzylinder
29: Iston
30: O-Ring (Kolben)
31x3: Schraube (Pumpenzylinder)
32: Abflussleitungsflansch
33: Auslassventil
34: Abflussleitung
35: Ventilfeder
Bestellnummer: JAB29040-3000
