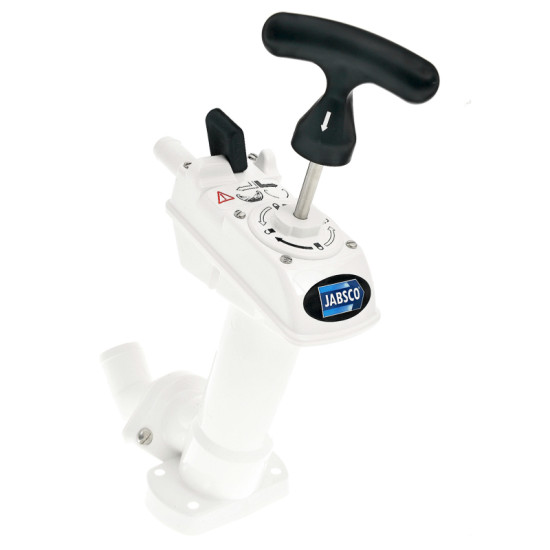

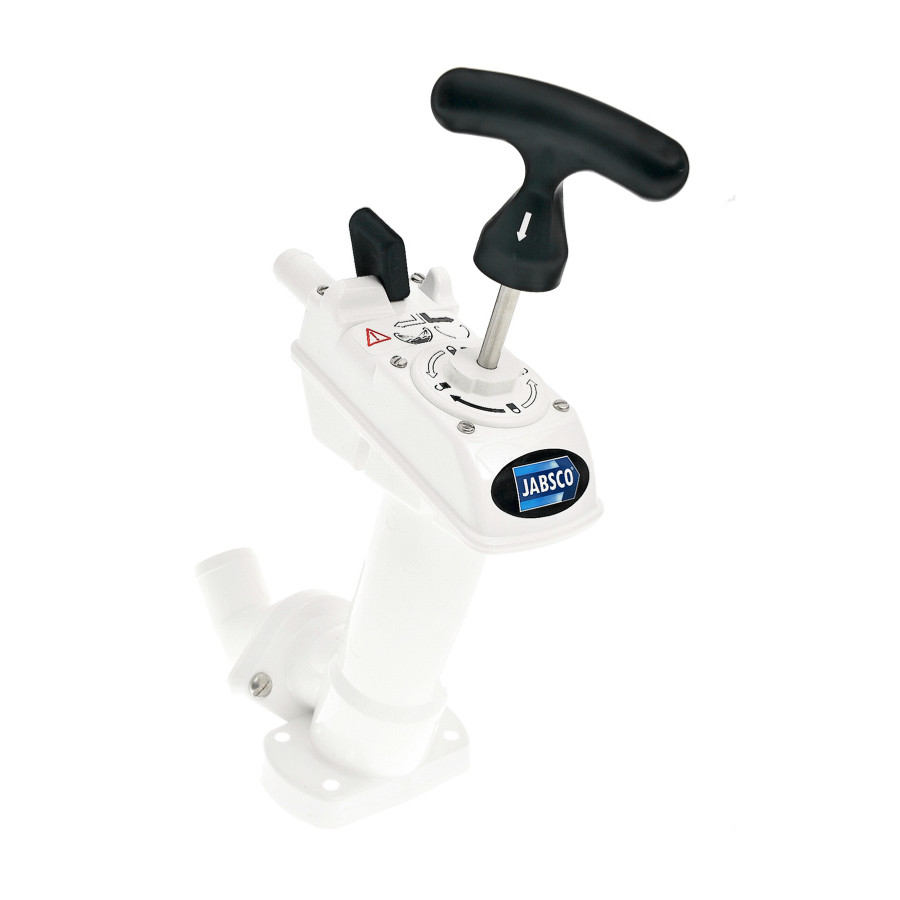

Description Pompa manuale per WC Twist'N'Lock JABSCO 29090 / 29120
Pompa manuale completa JABSCO per WC manuale, serie:
29090 e 29120.
Modello di pompa che utilizza un pistone modificato nel dispositivo di scarico.
Al termine del ciclo di scarico, l'utente deve solo ruotare il manico di un quarto di giro a 90° (il pistone in posizione inferiore chiude la valvola di scarico).
Riportando il manico nella posizione di servizio, si sblocca il pistone.
Pompa autoadescante che consente l'installazione sotto la linea di galleggiamento.
Telaio pompa reversibile che offre la possibilità di montaggio sul lato destro o sinistro - gomito di uscita orientabile.

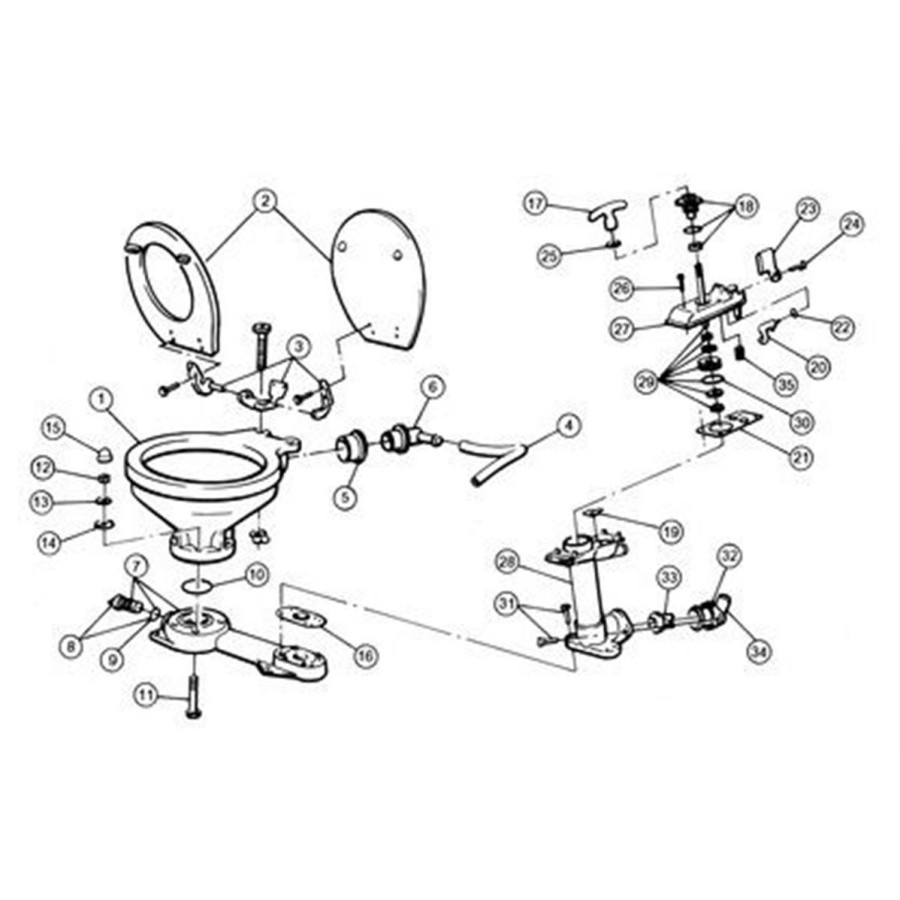

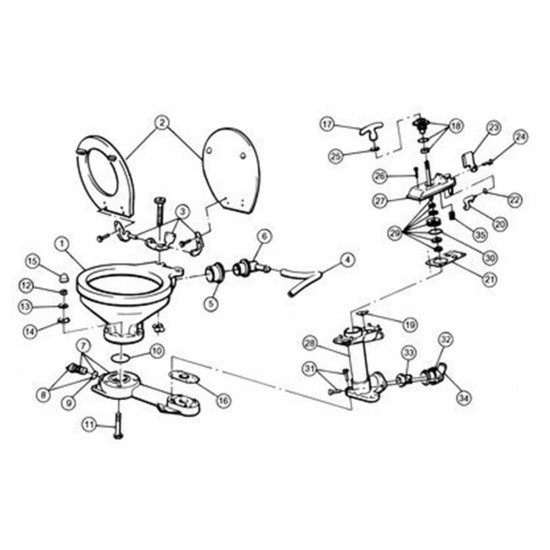

Segni:
16: valvola del piede
17: maniglia
18: tenuta stelo pistone + O-ring
19: sede della valvola superiore
20: camma
21: guarnizione a doppia valvola
22: O-ring (levetta di scarico)
23: leva di comando dello spurgo
24: vite (levetta di scarico)
25: fermo
26x6: vite (coperchio della valvola)
27: coperchio della valvola
28: cilindro della pompa
29: istone
30: O-ring (pistone)
31x3: vite (cilindro della pompa)
32: flangia del condotto di scarico
33: valvola di scarico
34: condotto di scarico
35: molla della valvola
Riferimento: JAB29040-3000
