Conjunto de bomba manual para WC Twist'N'Lock JABSCO 29090 / 29120 JAB29040-3000

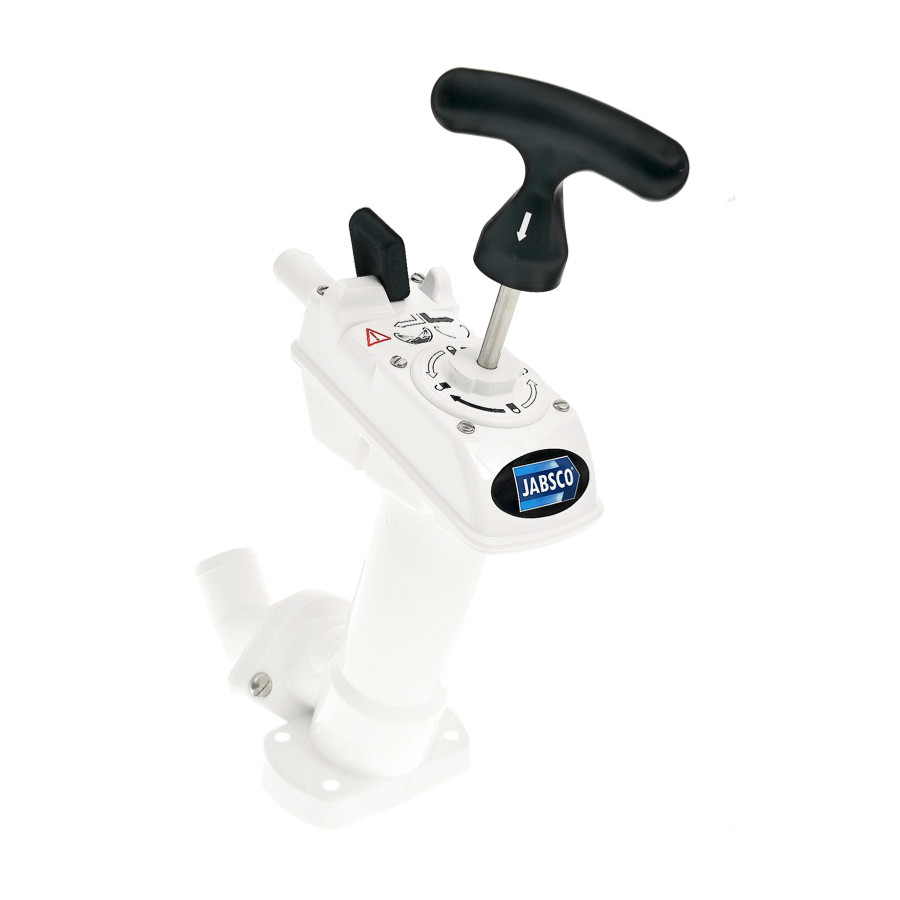

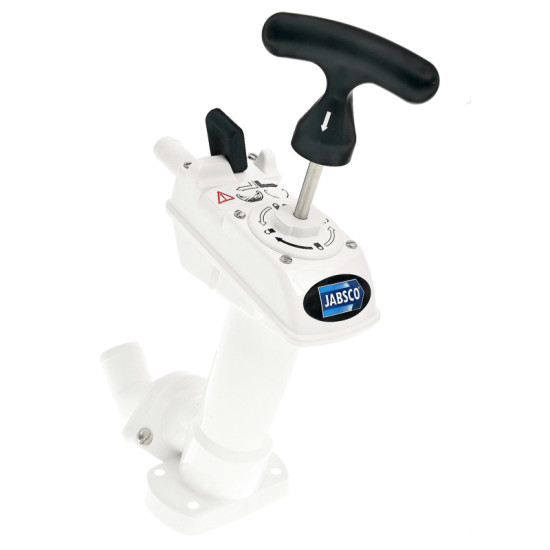

Bomba manual completa JABSCO para inodoro manual, series:

29090 y 29120.

Modelo de conjunto de bomba que utiliza un pistón modificado en el dispositivo de descarga.

Al final del ciclo de descarga, el usuario solo tiene que girar el mango un cuarto de vuelta a 90° (el pistón en posición inferior cierra la válvula de descarga).

Al volver a colocar el mango en su posición de servicio, se desbloquea el pistón.

Bomba autocebante que permite la instalación por debajo de la línea de flotación.

Bastidor de bomba reversible que ofrece la opción de montaje en el lado derecho o izquierdo - codo de salida orientable.

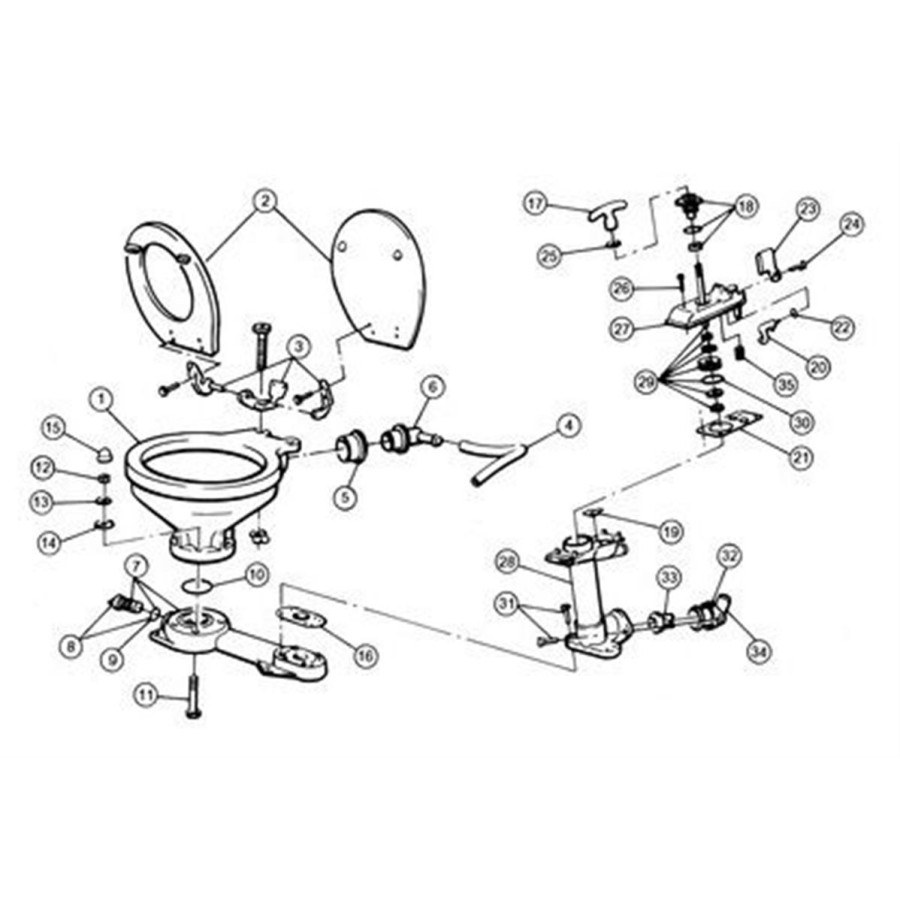

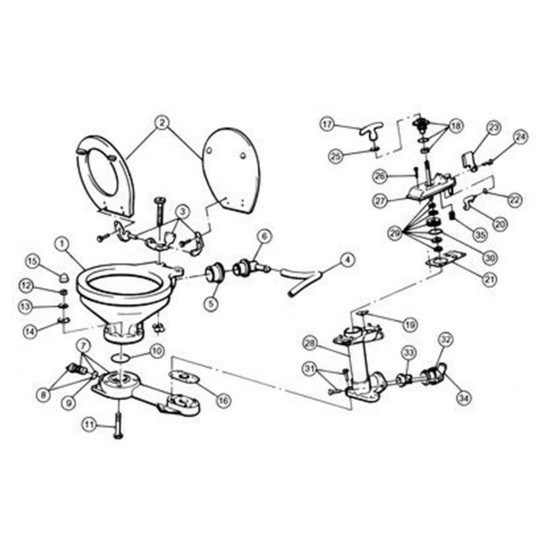

Marcas:

16: válvula de los pies

17: manilla

18: sellado del vástago del pistón + junta tórica

19: asiento de la válvula superior

20: leva

21: junta de doble clapet

22: junta tórica (palanca de expulsión)

23: Palanca de control de expulsión

24: tornillo (palanca de descarga)

25: tope

26x6: tornillo (tapa de la válvula)

27: tapa de la válvula

28: cilindro de la bomba

29: iston

30: junta tórica (pistón)

31x3: tornillo (cilindro de la bomba)

32: brida del conducto de evacuación

33: válvula de salida

34: conducto de descarga

35: resorte de la válvula

Referencia: JAB29040-3000
