Yamaha
Zylinderkopf Trimmzylinder YAMAHA 50 bis 90 PS 2-Takt KIT_6H1-43821-11-00
Marke :
Yamaha
Achtung, dieser Artikel kann nur unter besonderen Bedingungen zurückgegeben oder umgetauscht werden. Bitte kontaktieren Sie uns, wenn Sie eine Bestätigung der Anwendung wünschen.

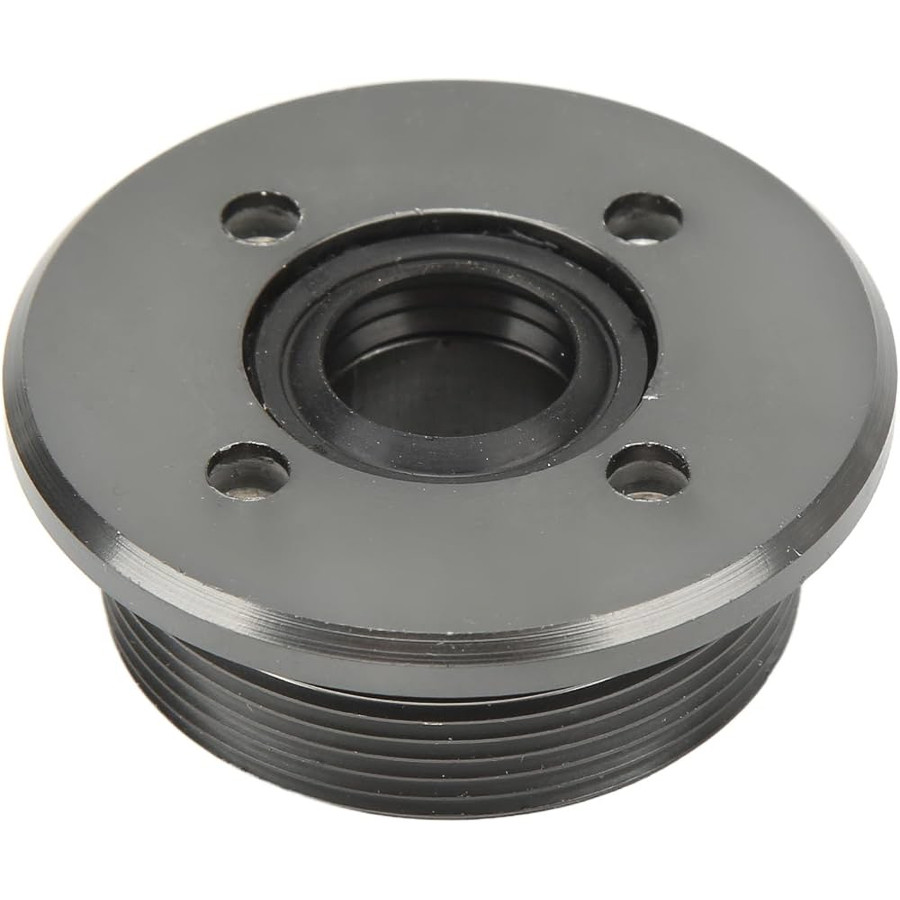

Description Zylinderkopf Trimmzylinder YAMAHA 50 bis 90 PS 2-Takt
Beschreibung
Dieser Zylinderkopf für den YAMAHA-Trimmzylinder bildet den strukturellen und dichten Verschluss des Hydraulikzylinders. Er verfügt über Dichtungssitze, die die Dichtheit der Zylinderstange gewährleisten und ein Austreten von Hydrauliköl verhindern.
Technische Daten
Zylinderkopf für YAMAHA-Trim-Hilfszylinder mit 3 Zylindern
für Motoren 50G, 55B, 60F, 70B, 75A, 75C, 80A, 85A, 90A
Nicht geeignet für den zentralen Hubzylinder
Eine Überprüfung anhand der Seriennummer des Motors wird empfohlen.
Lieferumfang:
- 1x Zylinderkopf (ohne Dichtungen) 6H1-43821-11-00
- 1x Dichtung 6H1-43861-10-00
- 1x Dichtung 6H1-43822-10-00
Empfohlene Einsatzbedingungen
Der Zylinderkopf für die Trimmvorrichtung muss nach dem Austausch der Dichtungen montiert werden, die nicht immer im Lieferumfang enthalten sind (Produktinhalt überprüfen). Der Zylinderkörper muss vor der Montage unbedingt sauber sein, um Undichtigkeiten zu vermeiden. Den Zylinderkopf mit dem vom Hersteller empfohlenen Drehmoment anziehen. Nach dem Einbau die Dichtheit prüfen, indem das Trimm-System zunächst im Leerlauf und anschließend unter Last betrieben wird.
Technische Vorteile
- Robuste Konstruktion, die die Beständigkeit gegenüber den hydraulischen Betriebsdrücken gewährleistet
- Präzise Dichtungsaufnahmen, die die Dichtheit des Hydraulikkreislaufs gewährleisten
- Schutz vor Meereskorrosion dank geeigneter Werkstoffe und Oberflächenbehandlungen
- Der Austausch beseitigt Hydraulikflüssigkeitslecks am Zylinderkopf
- Garantierte Maßkompatibilität mit dem Original-Zylinderkörper
Anwendungs- und Wartungshinweise
- Ersetzen Sie die Dichtungen bei jeder Demontage des Zylinderkopfs, auch wenn sie in gutem Zustand zu sein scheinen
- Reinigen Sie die Dichtflächen vor dem Einbau sorgfältig
- Das vom Hersteller empfohlene Anzugsmoment einhalten, um Undichtigkeiten oder Verformungen zu vermeiden
- Nach dem Zusammenbau durch Betätigen des Trimsystems prüfen, ob keine Hydraulikleckagen vorliegen
- Überprüfen Sie den Zylinderkopf bei jeder Überwinterung des Bootes
FAQ
Wie lässt sich überprüfen, ob der Zylinderkopf nach der Montage dicht ist?
Lassen Sie nach dem Einbau das Trimsystem in vollständigen Auf- und Abwärtszyklen laufen. Beobachten Sie den Bereich um den Zylinderkopf und die Kolbenstange, um eventuelles Austreten von Hydrauliköl festzustellen. Durch leichtes Abwischen der Oberfläche mit einem sauberen Tuch lassen sich selbst kleinste Undichtigkeiten erkennen. Im Falle einer Undichtigkeit den Zylinderkopf erneut demontieren und den Zustand sowie die Position der Dichtungen überprüfen.
Können die originalen Befestigungsschrauben des Zylinderkopfs wiederverwendet werden?
Wenn die Originalschrauben in gutem Zustand sind (keine Korrosion, intakte Gewinde), können sie in der Regel wiederverwendet werden. Es wird empfohlen, die Gewinde zu reinigen und beim Zusammenbau ein für die Meeresumgebung geeignetes Gewindesicherungsmittel aufzutragen. Bei Zweifeln hinsichtlich ihres Zustands sollten sie durch Edelstahlschrauben gleicher Abmessung ersetzt werden, um jegliches Versagen zu vermeiden.
